Mechanical Sizer

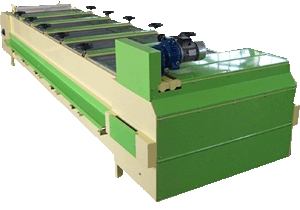

[vc_row el_id=”” front_status=”” inner_container=”yes” text_align=”” text_color=”” section_type=”main” type=”” bg_color=”” bg_position=”top” bg_position_horizontal=”left” bg_repeat=”no-repeat” bg_cover=”true” bg_attachment=”false” enable_parallax=”” parallax_speed=”0.1″ bg_video_src_mp4=”” bg_video_src_ogv=”” bg_video_src_webm=”” vertical_align=”” column_gap=”” padding_top=”40″ padding_bottom=”40″ padding_left=”” padding_right=”” margin_top=”” margin_bottom=”” min_height=”0″ border=”bottom” overflow=”” animation=”” css_animation=”right-to-left” visibility=”” inline_style=”” el_class=””][vc_column width=”1/1″][vc_column_text font_size=”14″ css_animation=”right-to-left”]The machine is designed to grade fruit according to diameter.

Its structure consists of a solid 30/10 press-bending plate and 30/10 – 40/10 pipes treated with tarred rust preventer and semisynthetic paint.

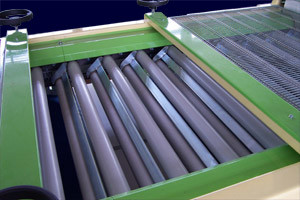

Grading is done on pairs of tilt rollers which space out as they advance dropping fruits down into belts beneath. Small-sized fruits drop into the first belt while large-sized fruits drop into the last exit belt.

Grading is adjustable by means of side handwheels in order to meet the client’s needs.

Rollers rotation (electronically controlled by a speed-adjustable gearmotor) enables the fruits arrangement on the right grading side whether they have an elongated (for ex. lemons) or spherical (for ex. oranges)  or flattened shape (for ex. mandarins), ensuring an excellent grading result.

Steel rollers are inserted in a soft PVC sheath with a thickness of 30/10. Rollers are closed sideways between two steel hexagonal-shaped hubs with the hollow for the bearings (protected against dust and water). The through shaft is hooked to the hollow pins feed chain with bolts, while the die-cast aluminium tilt brackets with assembled brasses are inserted between the roller hooked to the chain and the tilt roller.

Driving is given by a chain with pins inserted into toothed pads housed at the ends of the rollers. The whole is connected to a chain above which determines the rotation of the pair of rollers.

Machine feeding through a 2 HP speed controller.

Rollers rotation through VARSPEEDY managed by a 3 HP electronic card (inverter).

[/vc_column_text][/vc_column][/vc_row][vc_row el_id=”” front_status=”” inner_container=”yes” text_align=”” text_color=”” section_type=”main” type=”” bg_color=”” bg_position=”top” bg_position_horizontal=”left” bg_repeat=”no-repeat” bg_cover=”true” bg_attachment=”false” enable_parallax=”” parallax_speed=”0.1″ bg_video_src_mp4=”” bg_video_src_ogv=”” bg_video_src_webm=”” vertical_align=”” column_gap=”” padding_top=”40″ padding_bottom=”40″ padding_left=”” padding_right=”” margin_top=”” margin_bottom=”” min_height=”0″ border=”bottom” overflow=”” animation=”” css_animation=”right-to-left” visibility=”” inline_style=”” el_class=””][vc_column width=”1/1″][vc_column_text font_size=”14″ css_animation=”right-to-left”]Macchina adatta alla selezione del frutto per diametro.

Costruita su di una robusta intelaiatura costituita da lamiere pressopiegate di 30/10 e tubolari di sp. 30/10 e 40/10, trattata con antiruggine catramata e vernice semisintetica.

Il sistema di calibratura avviene su coppie di rulli basculanti, che si distanziano man mano che avanzano lasciando cadere i frutti su nastri sottostanti; dai frutti più piccoli nel primo nastro, ai più grossi nell’ ultimo nastro di uscita.

I diversi calibri sono regolabili tramite volantini laterali in modo indipendente, lasciando così all’operatore la possibilità di soddisfare tutte le esigenze di mercato.

La rotazione (gestita da un motoriduttore regolabile in velocità, elettronicamente) dei rulli fa si che i frutti si dispongano nel lato giusto da calibrare, sia che abbiano forma allungata ( es. limoni ), che forma sferica ( es. arance) o forma schiacciata (es. mandarini), garantendo in ogni caso un ottimo risultato di calibrazione.

I rulli sono in acciaio inseriti in una guaina in PVC morbido di sp. 30/10, ai lati i rulli sono chiusi tra due mozzi speciali in acciaio a forma esagonale, dove viene ricavato l’incavo per alloggiare i cuscinetti ( protetti contro polvere e acqua da appositi sistemi ) e di conseguenza l’albero passante che viene agganciato alla catena di avanzamento (a perni forati ) con bulloni, mentre le staffe basculanti in alluminio pressofuso con bronzine calettate vengono inserite tra il rullo agganciato alla catena ed il rullo basculante.

La trasmissione è data da una catena a perni inseriti nei tamponi dentati alloggiati all’estremità dei rulli, il tutto è collegato ad una catena soprastante che determina la rotazione della coppia di rulli.

Avanzamento macchina tramite motovariatore da HP 2.

Rotazione rulli tramite VARSPEEDY gestito da scheda elettronica (inverter) da Hp 3.
